Beetle — легка FPV-рама 8–10″ українського виробництва з механізмом повороту камери і скидом

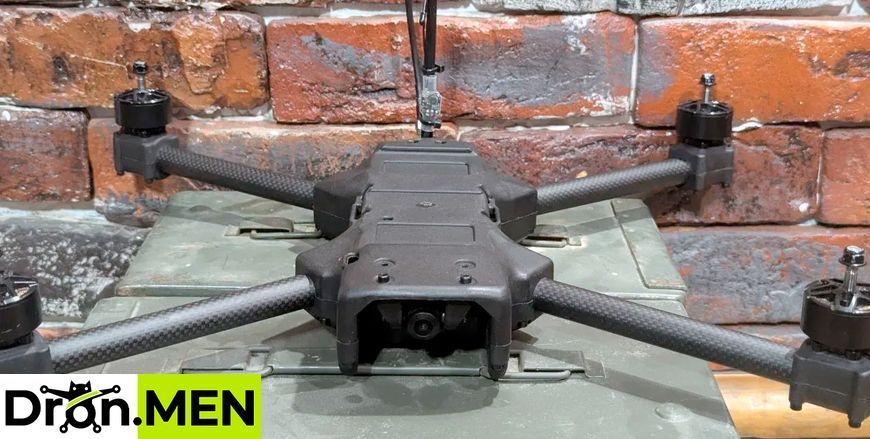

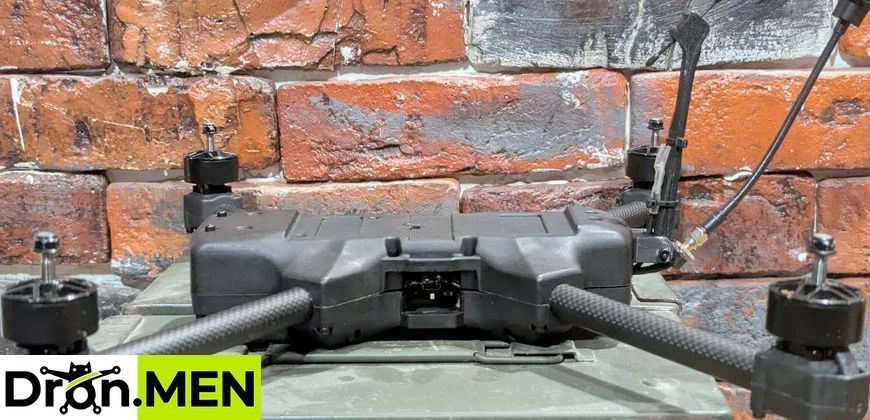

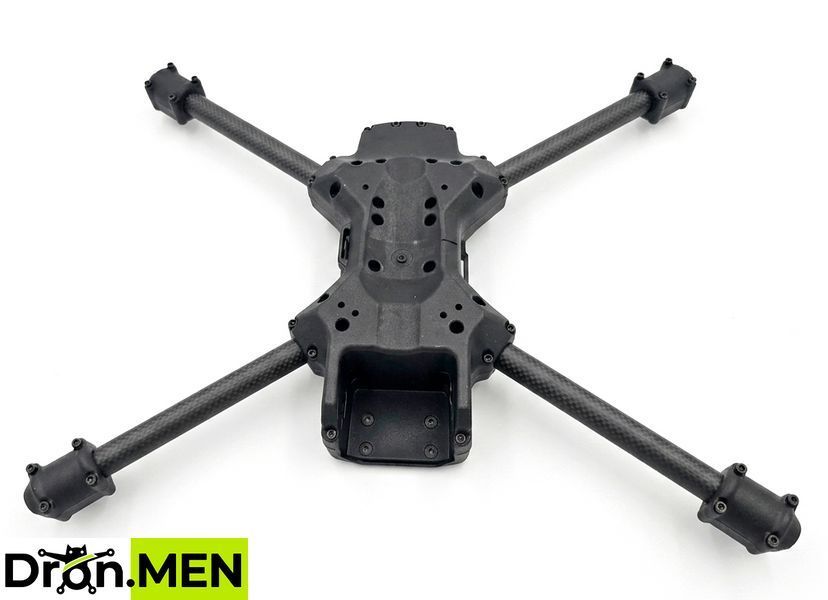

Лита рама українського виробництва для FPV-дронів, розміром від 8 дюймів до 10 дюймів зі стандартними трубками, з можливістю розширення до 13″ при використанні подовжених променів. Особливість конструкції — вбудована механіка для скидання корисного навантаження та повороту курсової камери (або кількох камер). Завдяки продуманій архітектурі рама просто налаштовується під різні конфігурації та завдання.

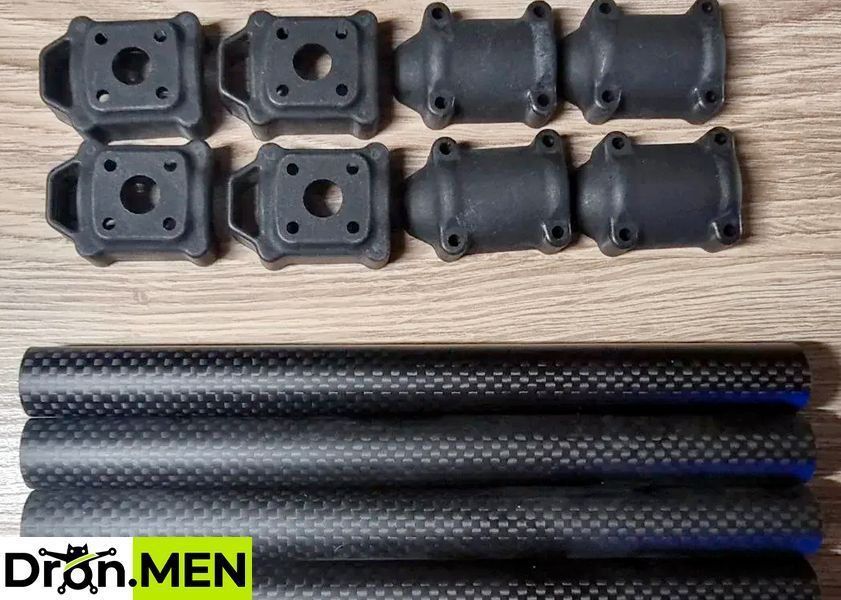

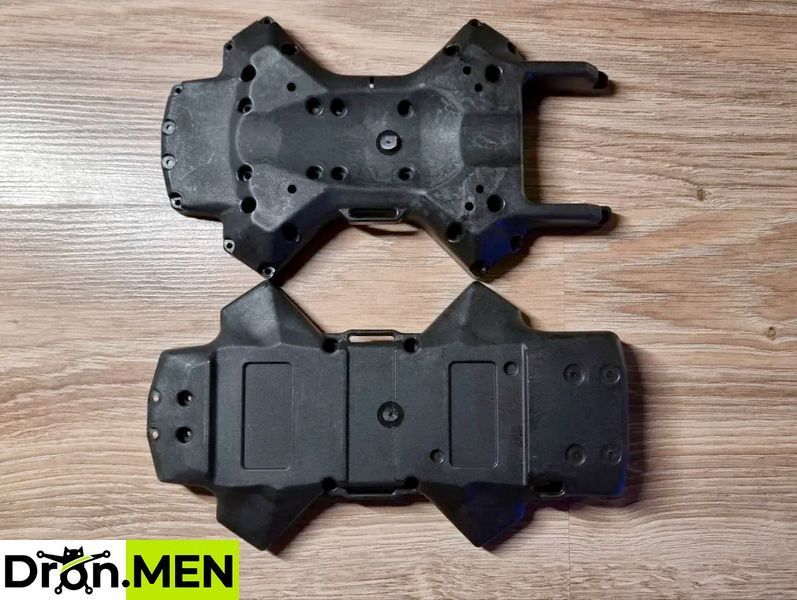

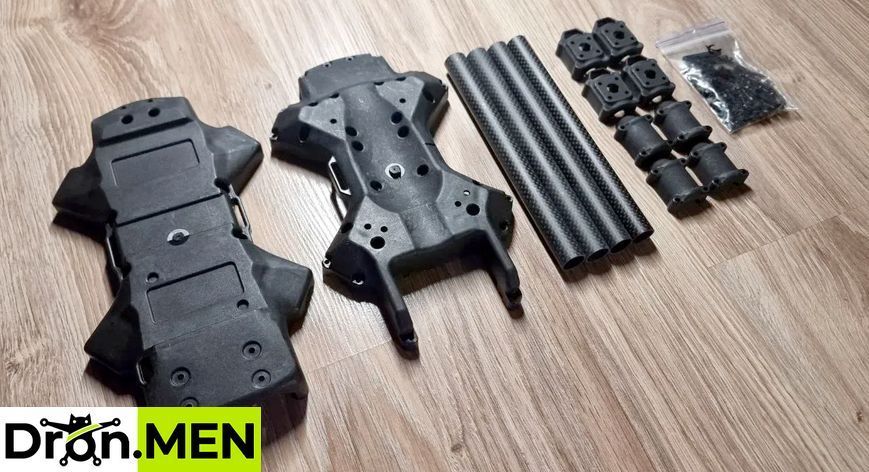

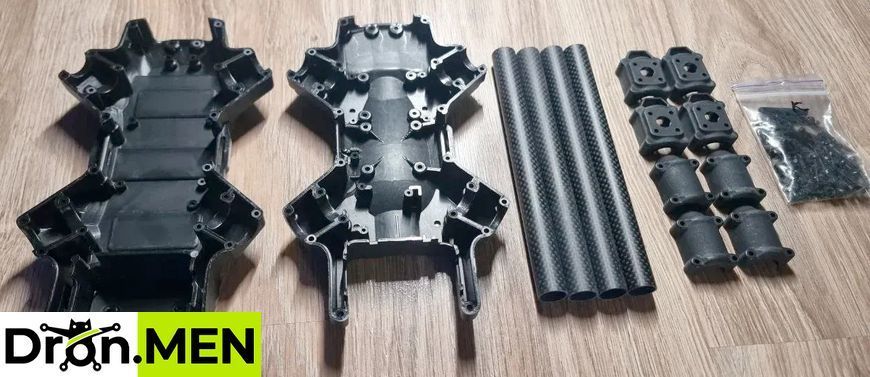

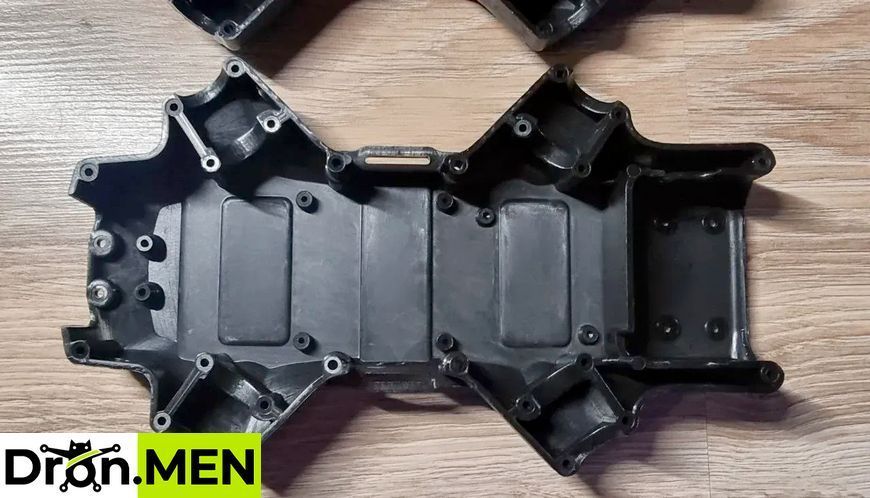

У комплект входить усе, що показано на фото: верхня й нижня литі частини основи, карбонові трубки, литі муфти для фіксації трубок і монтажні гвинти. Для розширення можливостей і кастомізації вище доступні STL-файли для 3D-друку: кріплення під різні камери, антени, модулі GPS, серводвигуни та поворотні механізми, ніжки шасі та інша периферія для внутрішнього компонування.

Рекомендований тип променів — карбонова трубка (можлива заміна на алюмінієву). Діаметр: 16 мм (допуск -0.05 / +0.1 мм). Довжина стандартна для 10″ — 175 мм; для більших розмірів необхідні довші трубки.

Якщо ви таки вирішили сконфігурувати дрон з поворотною камерою та скидом, то вам необхідно виготовити дві нижченаведені тяги.

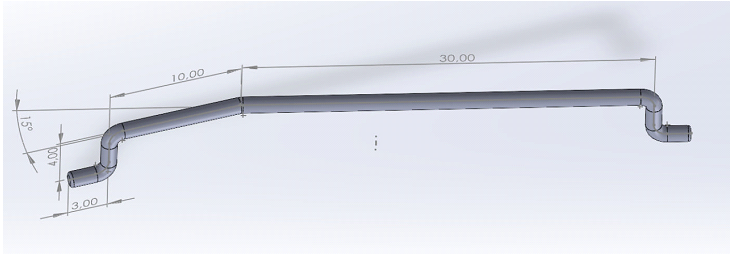

Тяга для поворота камери:

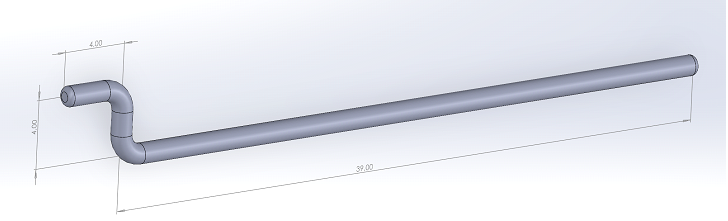

Тяга для системи скидання:

Сервомотори, для скиду і повороту камери однакові:  Jx Servo PDI-1181MG

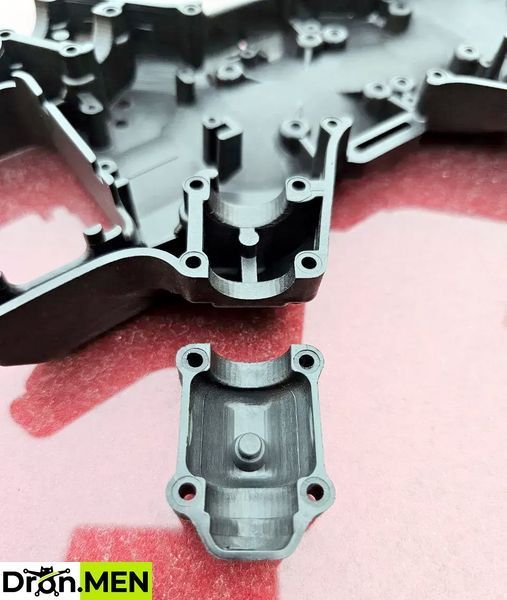

Матеріал литих елементів рами - армований поліамід.
Матеріал променів - карбонова труба діаметром 15.9мм

Відео-інструкція по збірці та нюансам налаштування від автора рами:
Огляд з середини:  ДИВИТИСЬ ВІДЕО
Серви і тяги:  ДИВИТИСЬ ВІДЕО
